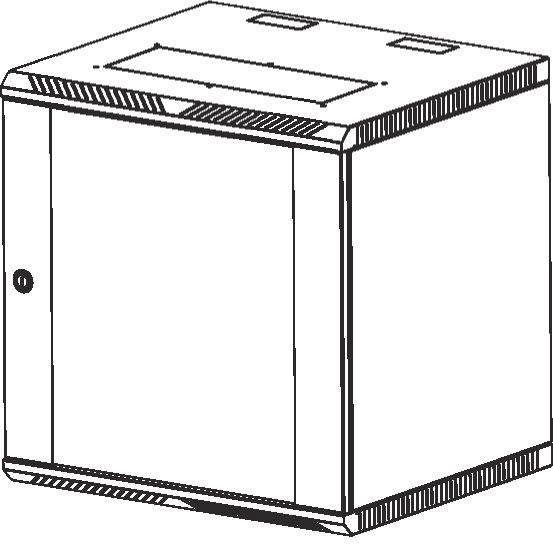

Шкаф телекоммуникационный настенный 9U (600 ? 650) дверь стекло

Арт.
Цена по запросу
Описание
Настенный шкаф 19' серии ШРН предназначен для размещения активного и пассивного телекоммуникационного оборудования.

Настенный шкаф 19' ШРН имеет цельнометаллическую сварную конструкцию, он удобен для быстрой установки и монтажа оборудования, так как не требует сборки. Отсутствие острых углов с фронтальной стороны повышают безопасность при эксплуатации и обслуживании шкафов, что помогает исключить человеческие травмы при соприкосновении со шкафом. Возможна комплектация дверью с тонированным ударопрочным стеклом, сплошной или перфорированной металлической дверью. Новая конструкция стеклянной двери с механическим креплением стекла увеличивает её жесткость, и обеспечивает легкую замену стекла при его повреждении. Возможна установка двери, как с правой, так и с левой стороны. Новый усиленный точечный замок с поворотной ручкой увеличивает жесткость фиксации двери в закрытом положении и защиту от несанкционированного доступа, а также обеспечивает удобство при её открывании.

Настенный шкаф 19' ШРН устанавливается на стену через отверстия в задней стенке, доступ к оборудованию возможен с двух сторон. Перфорация обеспечивает хорошую вентиляцию установленного оборудования. В основание или крышу шкафа возможна установка вентиляторных модулей R-FAN-2T. Для установки модуля демонтируется заглушка, и модуль фиксируется шестью винтами. Предусмотрены два кабельных ввода в верхней и нижней частях шкафа, размер – 95х40мм. Система заземления входит в стандартную комплектацию шкафа. Вертикальные направляющие регулируются по глубине. Задняя часть корпуса шкафа имеет юнитовую перфорацию, что позволяет производить монтаж оборудования и аксессуаров имеющих четыре точки крепления. Также возможна установка второй пары вертикальных направляющих. Возможна установка задней стенки. Настенный шкаф 19' ШРН поставляется в собранном виде.

Производитель имеет право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Настенный шкаф 19' ШРН выполнен в соответствии с требованиями стандарта IEC 60 297 'Конструкции механические серии 482,6 (19 дюймов)'.
Руководство

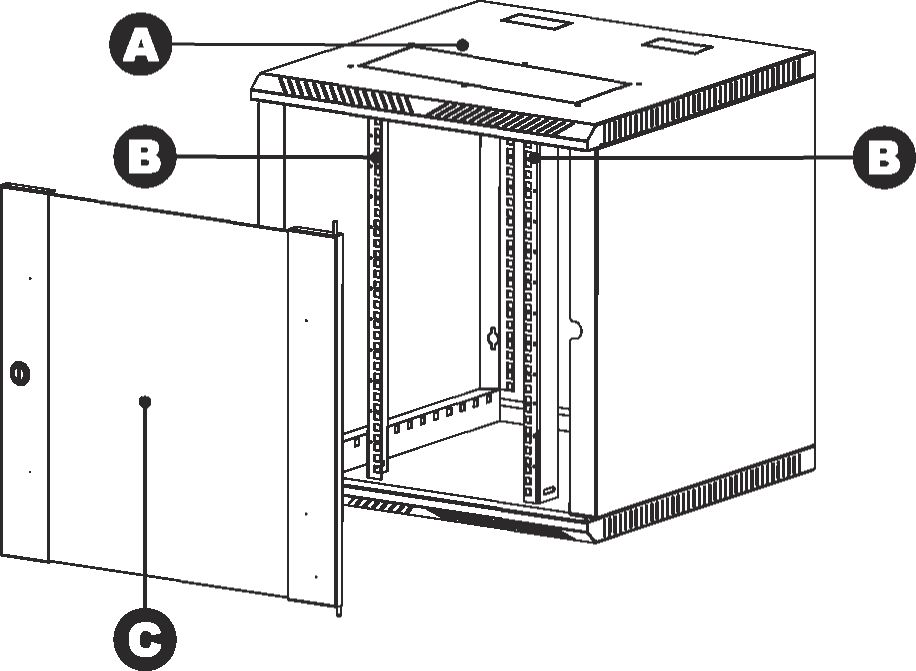

КОМПЛЕКТ ПОСТАВКИ


A Корпус: 1 шт.

B Вертикальные направляющие: 2 шт
Комплект заземления: 1шт.

C Дверь с замком: 1 шт. (Дверь стекпо/дверь металл)

УСТАНОВКА ШКАФА

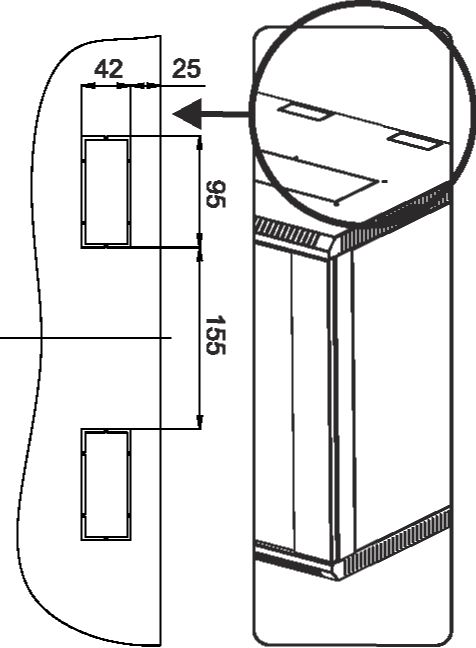

В верхней и нижней части шкафа предусмотрены кабельные вводы.

Для протяжки кабеля удалите металлическую заглушку ввода. Во избежании травм, обработайте заусенцы в местах крепления заглушки кабельного ввода.


Предусмотрено крепление шкафа к стене, через отверстия в задней стенке. Рекомендуем крепить шкаф анкерными болтами (в комплект поставки не входят).

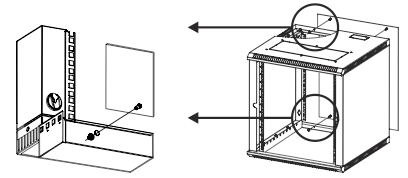

Установка задней стенки шкафа. Установите заднюю стенку и зафиксируйте при помощи четырех гаек (опция).

2-2.png /> </div>
 </div>

 <!-- СБОРКА ИЗДЕЛИЯ -->

 <div class=

СБОРКА ИЗДЕЛИЯ

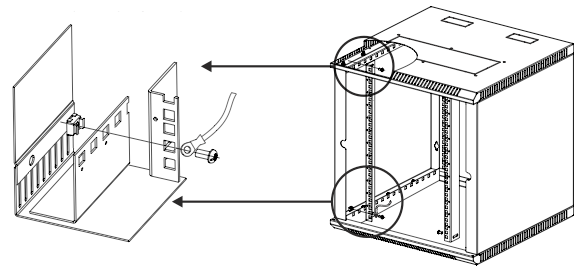

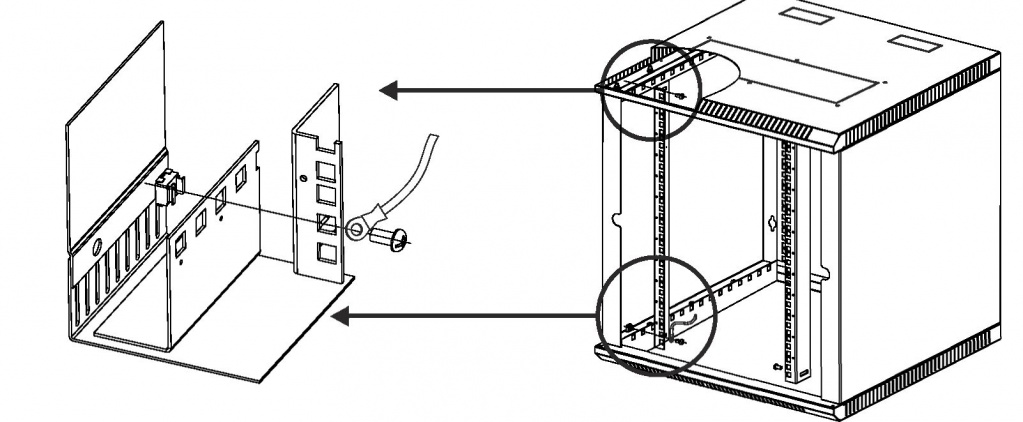

1 Вертикальные направляющие регулируются по глубине. Фиксируются болтом и гайкой c фиксатором. Поедусмотоена система заземления.

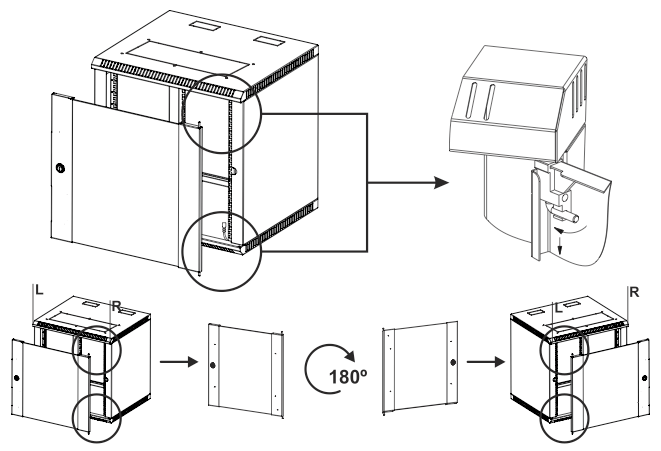

2 Предусмотрена возможность установки двери с правой или левой стороны. Отведите вниз шпингалет и снимите дверь. Установите дверь. Подсоедините провод заземления. 4-2.png

Аксессуары и дополнительные комплектующие

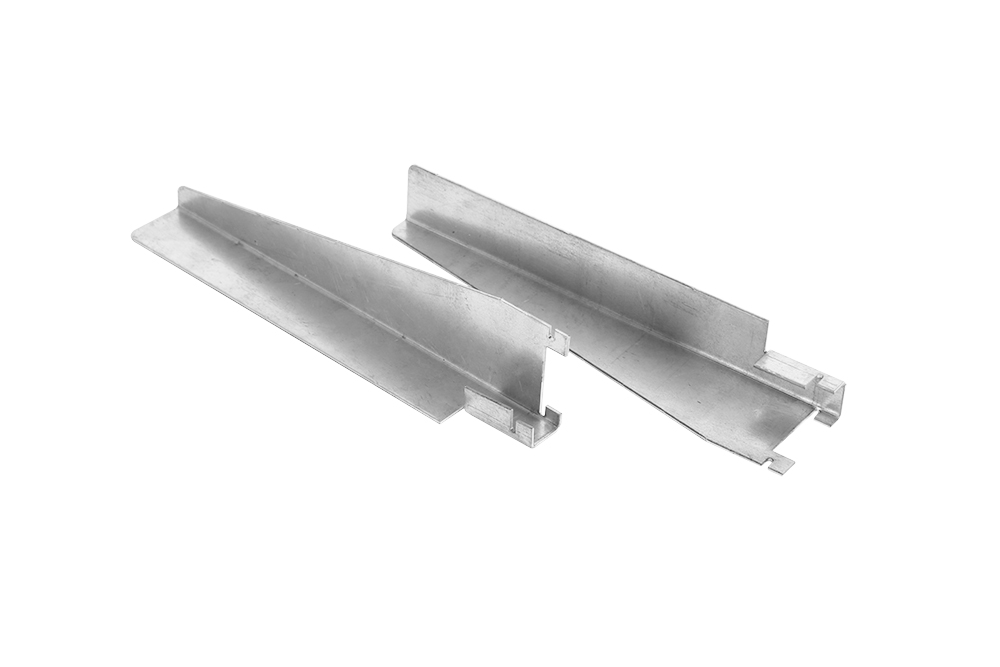

Данная позиция может быть снабжена необходимыми аксессуарами и дополнительными комплектующими, предназначенными для организации креплений аппаратуры, оптимизации разводки и коммутации кабелей и других целей.
