Шкаф телекоммуникационный настенный откидной 12U (600 ? 520) дверь металл

Арт.
Цена по запросу
Описание
Настенный шкаф 19' серии ШРН-С предназначен для размещения различного телекоммуникационного оборудования, которое требует периодического обслуживания. Настенный шкаф 19' ШРН-С cовмещает удобство и оперативность установки с возможностью легкого доступа к тыловой части оборудования.

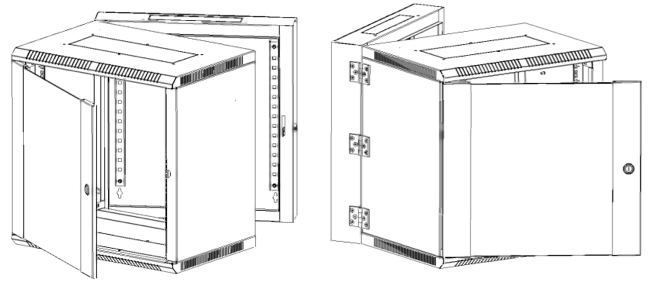

Настенный шкаф 19' ШРН-С состоит из соединенных петлями откидной и монтажной секций. Основным элементом шкафа является откидная секция глубиной 420 мм. Секция имеет угол открытия 180%. Отсутствие острых углов с фронтальной стороны повышают безопасность при эксплуатации и обслуживании шкафов, что помогает исключить человеческие травмы при соприкосновении со шкафом. Монтажная секция представляет собой сварную конструкцию глубиной 100 мм., которая крепится к стене через монтажные отверстия. В верхней и нижней частях, расположены кабельные вводы, а также две направляющие для установки аксессуаров. Конструкция шкафа удобна для монтажа и доступа к оборудованию, откидная секция имеет вертикальные направляющие, регулируемые по глубине. Новый усиленный точечный замок с поворотной ручкой увеличивает жесткость фиксации двери в закрытом положении и защиту от несанкционированного доступа, а также обеспечивает удобство при её открывании. Возможна комплектация дверью с тонированным ударопрочным стеклом, сплошной или перфорированной металлической дверью. Возможна установка двери, как с правой, так и с левой стороны. Новая конструкция стеклянной двери с механическим креплением стекла увеличивает её жесткость, и обеспечивает легкую замену стекла при его повреждении.
Перфорация обеспечивает хорошую вентиляцию установленного оборудования. В основание или крышу шкафа возможна установка вентиляторных модулей R-FAN-2T. Для установки модуля демонтируется заглушка, и модуль фиксируется шестью винтами. Откидная секция имеет две вертикальные направляющие, регулируемые по глубине. Возможна установка второй пары вертикальных направляющих. Система заземления входит в стандартную комплектацию. Настенный шкаф 19' ШРН-С поставляется в собранном виде.

Производитель имеет право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Настенный шкаф 19' ШРН-С выполнен в соответствии с требованиями стандарта IEC 60 297 'Конструкции механические серии 482,6 (19 дюймов)'.
Вложения
Руководство

КОМПЛЕКТ ПОСТАВКИ

Дверь с замком: 1 шт.
Вертикальные направляющие: 2 шт.
Комплект заземления: 1 шт.

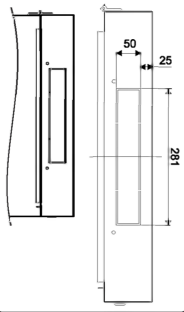

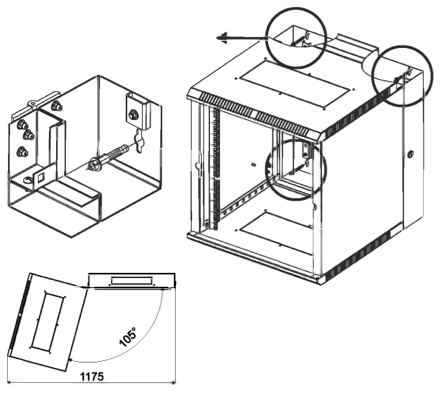

УСТАНОВКА ШКАФА

Предусмотрено крепление шкафа к стене через отверстия в заднеи? стенке. Рекомендуем крепить шкаф анкерными болтами.





Угол открытия установленного
шкафа- 105°

В верхнеи? и нижнеи? части монтажнои? секции шкафа предусмотрены кабельные вводы.

Для протяжки кабеля удалите металлическую заглушку ввода. Во избежание травм, обработаи?­ те заусенцы в местах крепления заглушки кабельного ввода.

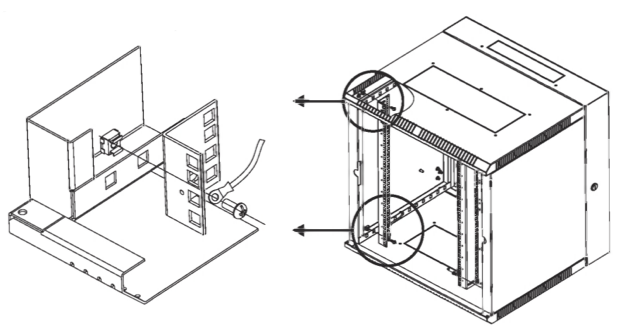

РЕГУЛИРОВКА ВЕРТИКАЛЬНЫХ НАПРАВЛЯЮЩИХ

Установите вертикальные направляющие на необходимую глубину и закрепите винтом и гаи?кои? с фиксатором. Предусмотрена система заземления. 3-1.png

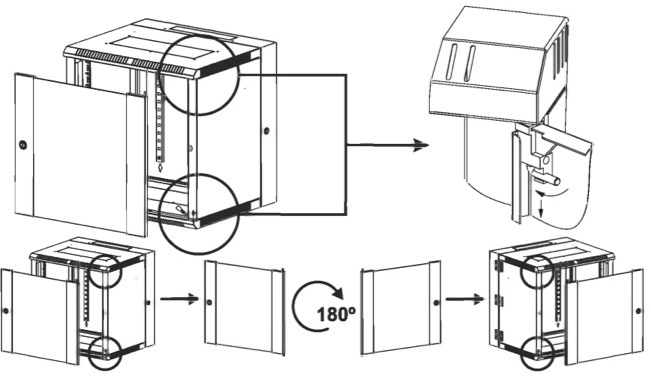

УСТАНОВКА ДВЕРИ

Предусмотрена возможность установки двери с правои? или левои? стороны. Отведите вниз шпингалет и снимите дверь. Установите дверь. Подсоедините провод заземления.
